GS MW QA U

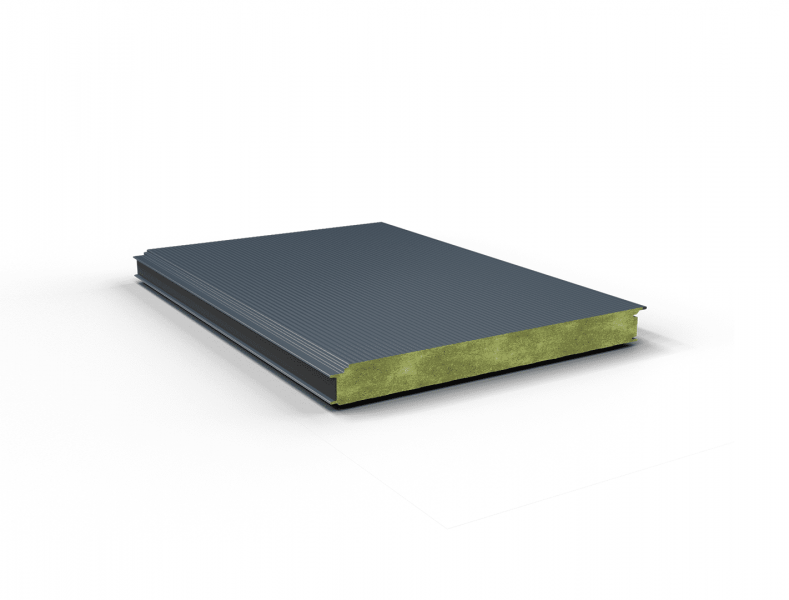

NEUE Wandplatte mit Mineralwollekern

GS MW U Wandpaneele sind für den Bau von Außen- und Innenwänden auf einer Skelettstruktur vorgesehen. Die Platte zeichnet sich durch einen besseren Wärmeleitungskoeffizienten bei geringerer Kerndichte aus. Die versteckte Befestigung, die von der Fassadenseite aus unsichtbar ist, macht die Sandwichelemente in Bezug auf Architektur und Funktionalität sehr attraktiv. Als Verkleidung wird ein beidseitig verzinktes Stahlblech nach EN 10346 mit organischem Polyesterlack mit einer Schichtdicke von 25 µm verwendet. Sandwichplatten können sowohl vertikal als auch horizontal installiert werden. Sie bieten höchsten Brandschutz und hervorragende Schalldämmung.

KONTAKTIEREN
GS MW QA U <b>NEUE Wandplatte mit Mineralwollekern</b>
GS MW QA U
  • Die Profilierung der Blechverkleidung verleiht den Wänden ein ästhetisches Aussehen
  • Verdeckter Befestigungsverbinder, der den Fassaden ein einheitlicheres Aussehen verleiht
  • Großer Profilradius des Schlosses zur Gewährleistung der Unversehrtheit der Schutzbeschichtung aus Blech
  • Hilfsnut zur einfachen Positionierung des Montagesteckers
  • Kern aus harter Mineralwolle mit sehr guter Feuerbeständigkeit und Schalldämmung
1
Typ des Kerns​​
Harte Mineralwolle
2
Wärmeleitfähigkeitskoeffizient λD [W/m*K]
0,040
3
Dicke [mm]
80 100 120
4
Gewicht [kg/lfm] für eine 0,5 / 0,6 mm-Ummantelung (Modul 1000 mm)*
18,2 20,3 22,4
5
Koeffizient Ud,S [W/m2K] Mineralwollkern
0,49 0,40 0,33
6
Modulare Breite [mm]
1000
7

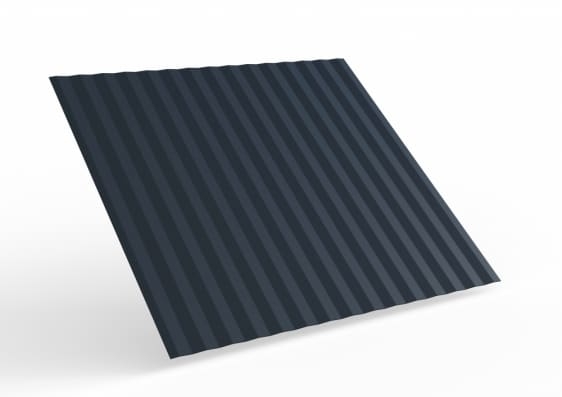

Profilierung der Außenverkleidung für eine modulare Breite von 1000 mm
L - Linear, M - Mikrogeformt, F - Gewellt, R - Gerillt
8
Profilierung der Innenverkleidung
L - Linear
9
Reaktion auf Feuer (für alle Endanwendungen)
A2-s1,d0
10
Ausbreitung des Feuers
NRO
11
[odpornosc ogniowa MW[Produkty]]
NPD
12
Wasserdampfdurchlässigkeit
"Erfüllt die Anforderungen" (undurchlässig)
13
Schalldämmung
NPD
14
Standardfarben für die Außenverkleidung für 1000 mm modulare Breite **
RAL 3000 RAL 5010 RAL 6011 RAL 7016 RAL 7035 RAL 8017 RAL 9002 RAL 9006 RAL 9007 RAL 9010
15
Standardfarben für die Innenverkleidung **
RAL 9002 RAL 9010
16
Zertifikate, Genehmigungen, Bescheinigungen
EN 14509:2013

* Gewicht pro 1 lfm für Verkleidung 0,5/0,5 mm (Breite für 1140). Detaillierte Massen in herunterladbaren Dateien.
** Verfügbare Farben je nach Verkleidungsdicke
*** * Bedingungen gemäß der Feuerwiderstandsklasse Einzelheiten der Unterteilung des Feuerwiderstandes in horizontale und vertikale Anordnung in der LEISTUNGSERKLÄRUNG.
