GS insPIRe® CH MAX
НОВОСТЬ! Холодильная сэндвич панель

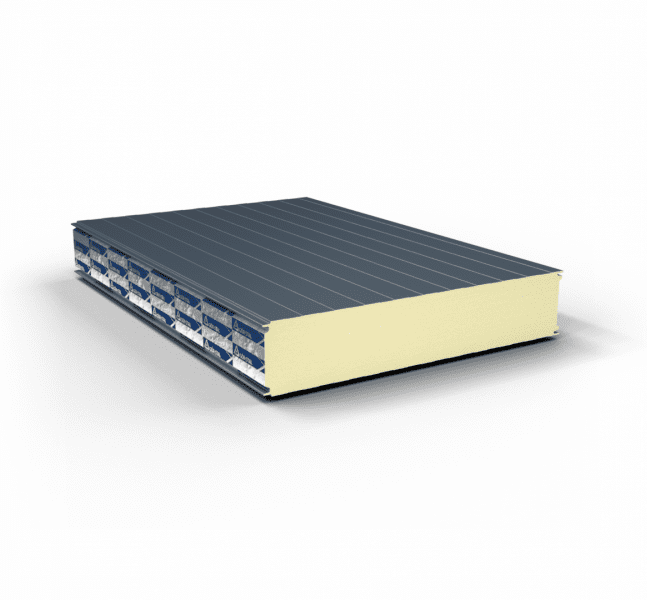

Стеновые панели GS insPIRe® CH MAX предназначены для изготовления стен и потолков в помещениях с пониженной температурой, т. е. в холодных камерах (t> 0 °), морозильных камерах (t <0 °) и других объектах с контролируемой температурой и влажностью. Панели могут использоваться для возведения отдельно стоящих объектов и создания холодильных камер или морозильных камер внутри существующих зданий. Панели могут быть установлены как вертикально, так и горизонтально, как отдельные и многопролетные элементы.



ПЕРЕЙТИ К КОНТАКТУ

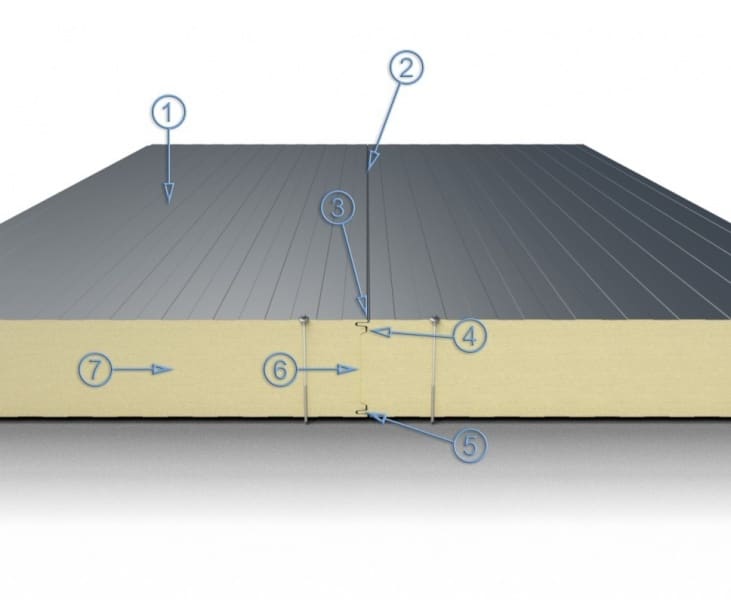

  • Профилирование металлической обшивки придает стенам эстетичный вид
  • Уплотнительная масса применяемая на строительной площадке
  • Большой радиус профилирования замка, обеспечивающий непушимость защитных покрытий
  • Контурные края облегчают сборку и повышают теплоизоляцию

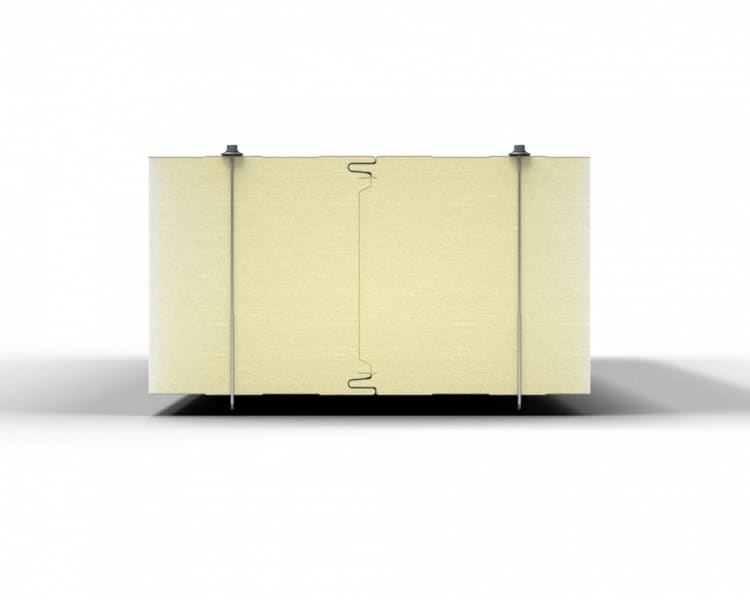

  • Двойной замок, соединяющий панели, гарантирующий высокую огнестойкость
  • Лабиринтный стык наполнителя, устраняющий термический мостик
  • Наполнитель из жесткой пены PIR с очень хорошими изоляционными и огнезащитными свойствами
1
Тип наполнителя​​
Модифицированный PIR
2
Коэффициент теплопроводности λD [W/m*K]
0,019
3
Толщина [мм]
100 120 160 200
4
Вес* [kg/m2]
12,6 13,4 15,0 16,6
5
Максимальная длина [м]
16,5
6
Общая ширина [мм]
1020 / 1160 ( для толщ. ≥ 60 мм и профилирования L, M и F)
7
Модульная ширина [мм]
1000 / 1140 ( для толщ. ≥ 60 мм и профилирования L, M и F)
8
Профилирование наружной обшивки для модульной шириной 1000 мм.
L - Линейные, M - Микропрофилированные, F - Волнистые, R - Канавчатые
9
Профилирование наружной обшивки для модульной шириной 1140 мм.
L - Линейные, M - Микропрофилированные, F - Волнистые
10
Профилирование внутренней обшивки
L - Линейные, P - Плоские
11
Стандартные цвета наружной обшивки для модульной ширины 1000 мм **
RAL 9002 RAL 9006 RAL 9007 RAL 9010
12
Стандартные цвета наружной обшивки для модульной ширины 1140 мм **
RAL 7016 RAL 9002 RAL 9006 RAL 9007 RAL 9010
13
Стандартные цвета внутренней обшивки **
RAL 9002 RAL 9010
14
Коэффициент Ud,S [W/m2K] для наполнителя PIR MAX
0,19 0,16 0,12 0,10
15
Классификация огнестойкости для панелей MAX ***
EI 30
16
Реакция на огонь
B-s1, d0
17
Распространение огня
NRO
18
Сертификаты, технические заключения, свидетельства

DWU CE по EN 14509,
Сертификат технических характеристик
 EN 14509,
Классификация огнестойкости



* Вес на 1 текущий метр для обшивки 0,5 / 0,5 мм (ширина для 1140). Подробные массы в файлах для скачивания.

** Доступные цвета в зависимости от толщины обшивки

*** Условия согласно классификации огнестойкости. Подробная информация о разделении огнестойкости по горизонтали и вертикали в Декларации характеристик качества.

Файл Скачать
DoP(EN), GS PIR CH MAX, nr.2020_2.pdf Скачать файл
